六、彩钢瓦面板安装

6.1 材料准备

6.1.1  彩钢瓦选择：选用厚度适宜、质量可靠的彩钢瓦，根据广告牌的设计要求和实际使用环境，一般选择厚度在0.5-0.8mm之间的彩钢瓦。彩钢瓦的基板材质应具有良好的强度和耐腐蚀性，涂层应均匀、牢固，具有较好的耐候性和装饰性。例如，可选用热镀锌基板的彩钢瓦，其表面涂层采用聚酯涂层，能有效抵抗紫外线、雨水等自然因素的侵蚀，延长彩钢瓦的使用寿命。在采购彩钢瓦时，检查产品的质量证明文件，如出厂合格证、检验报告等，同时对彩钢瓦的外观进行检查，确保无划伤、变形、涂层脱落等缺陷。

6.1.2  配件准备：准备齐全安装所需的配件，包括自攻螺丝、密封胶、屋脊瓦、包边条、滴水檐等。自攻螺丝应选用与彩钢瓦材质匹配的不锈钢或镀锌自攻螺丝，其长度应根据彩钢瓦的厚度和固定基层的情况合理选择，一般要保证螺丝能够穿透彩钢瓦并进入固定基层30-50mm。密封胶应选用耐候性好、粘结力强的硅酮密封胶，用于彩钢瓦的接缝和螺丝孔处的密封，防止雨水渗漏。屋脊瓦、包边条和滴水檐等配件的材质和颜色应与彩钢瓦相协调，其规格尺寸应符合设计要求，能够确保安装后的美观和防水效果。例如，屋脊瓦的长度应与广告牌的屋脊长度相匹配，包边条的宽度应能够完全覆盖彩钢瓦的边缘。

6.2 安装流程

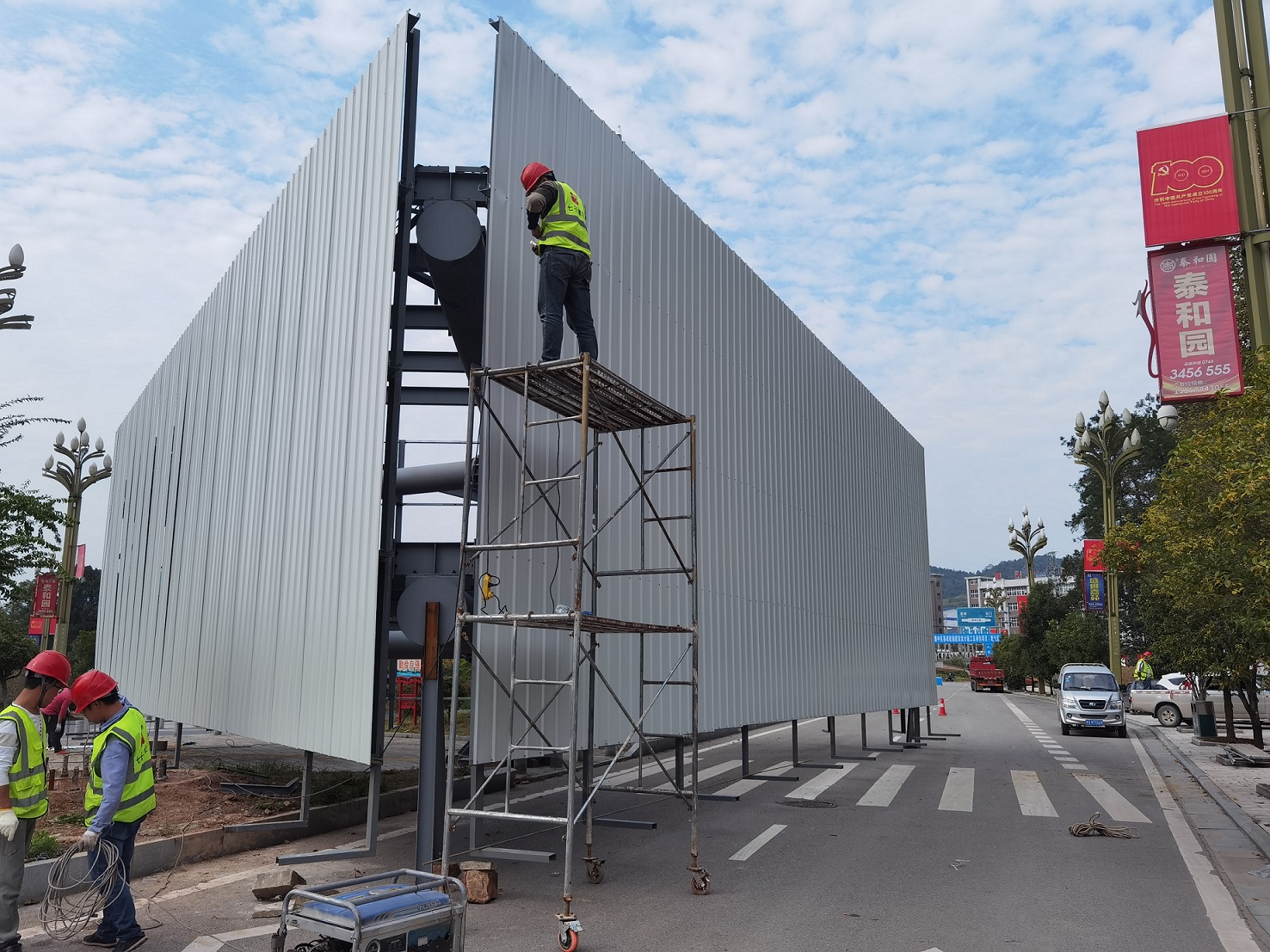

6.2.1 安装顺序：从广告牌的底部开始，自下而上、从一端向另一端依次安装彩钢瓦。在安装前，根据广告牌的尺寸和彩钢瓦的规格，在钢架上弹出安装控制线，确保彩钢瓦安装的位置准确、整齐。将第一块彩钢瓦放置在底部的安装位置上，使其边缘与控制线对齐，然后使用自攻螺丝将彩钢瓦固定在钢架上。自攻螺丝的间距应根据彩钢瓦的类型和设计要求合理确定，一般在30-60cm之间，对于板缝和边缘部位，螺丝间距应适当减小，以增强固定效果。在安装第二块彩钢瓦时，要注意与第一块彩钢瓦的搭接，搭接宽度一般不小于80mm，确保搭接处的密封性和防水性。将第二块彩钢瓦的搭接边覆盖在第一块彩钢瓦的搭接边上，然后使用自攻螺丝在搭接处进行固定，螺丝间距一般为20 - 30cm。按照同样的方法，依次安装剩余的彩钢瓦，直至完成整个广告牌面的安装。

钢结构三面广告牌施工图纸、大型钢结构广告牌制作公司、钢结构广告牌专业工厂、工业园区跨路龙门广告牌

6.2.2  固定方法：使用电动螺丝刀或气动螺丝刀安装自攻螺丝，确保螺丝拧紧程度适中，既不能过松导致彩钢瓦固定不牢，也不能过紧使彩钢瓦变形或损坏。在拧紧螺丝时，应垂直于彩钢瓦表面，避免螺丝倾斜。对于彩钢瓦的搭接部位，除了使用自攻螺丝固定外，还应在搭接缝处涂抹密封胶，密封胶应均匀饱满，形成连续的密封带，防止雨水从搭接缝处渗入。在安装过程中，要注意彩钢瓦的平整度，及时调整和校正，确保整个广告牌面平整美观。例如，在某广告牌彩钢瓦安装中，由于施工人员未注意彩钢瓦的平整度，导致安装后广告牌面出现凹凸不平的现象，影响了整体美观和防水效果，不得不进行返工处理。

6.3 防水处理

6.3.1  缝隙处理：彩钢瓦的拼接缝是防水的关键部位。在安装完成后，对所有拼接缝进行密封处理。先用抹布将拼接缝处擦拭干净，去除灰尘、油污等杂质，确保密封胶与彩钢瓦表面能够良好粘结。然后，沿着拼接缝均匀地涂抹密封胶，密封胶的宽度一般为10-15mm，厚度为3 - 5mm。涂抹完成后，使用刮板将密封胶刮平，使其与彩钢瓦表面平齐，形成光滑的密封层。对于屋脊部位，安装屋脊瓦时，在屋脊瓦与彩钢瓦的交接处涂抹密封胶，确保屋脊处的防水效果。屋脊瓦应安装牢固，搭接紧密，防止雨水从屋脊处渗漏。

6.3.2  特殊部位处理：对于广告牌上的孔洞、转角、边缘等特殊部位，采取加强防水措施。在孔洞周围，先使用密封胶进行密封，然后在孔洞处覆盖一层防水卷材，防水卷材的尺寸应比孔洞大100-150mm，使用密封胶将防水卷材的边缘与彩钢瓦粘结牢固。在转角处，将彩钢瓦进行适当的弯折，使其贴合转角的形状，然后在转角处涂抹密封胶，并使用包边条进行包边处理，包边条与彩钢瓦之间也应涂抹密封胶，增强转角处的防水和美观性。对于广告牌的边缘，安装滴水檐，滴水檐应与彩钢瓦紧密连接，在连接部位涂抹密封胶，防止雨水从边缘处流淌到广告牌背面，对钢架等结构造成腐蚀。

七、施工安全与质量控制

7.1 安全措施

7.1.1  人员安全培训：在施工前，对所有参与施工的人员进行全面的安全教育培训，包括安全操作规程、安全注意事项、应急处理方法等。培训内容应根据不同工种和施工环节的特点进行针对性设计，使施工人员熟悉各自工作中的安全风险和防范措施。例如，对焊工进行焊接安全培训，强调防止触电、火灾、烫伤等事故的方法；对吊车司机进行吊装安全培训，讲解吊装作业的安全操作规程和信号指挥要求。培训结束后，对施工人员进行考核，考核合格后方可上岗作业。

7.1.2  个人防护装备配备：为施工人员配备齐全的个人防护装备，如安全帽、安全带、安全鞋、防护手套、护目镜等，并确保施工人员正确佩戴和使用。安全帽应具有足够的强度和防护性能，能够有效防止物体打击；安全带应定期检查和维护，在高处作业时，施工人员必须系好安全带，且安全带应高挂低用，防止发生坠落事故；安全鞋应具有防滑、防砸等功能，保护施工人员的脚部安全；防护手套和护目镜可根据不同的施工工种和作业环境进行选择，如焊工需佩戴防辐射护目镜和防火手套，防止眼部和手部受到伤害。

7.1.3  施工现场安全警示标识设置：在施工现场的显著位置设置各类安全警示标识，如 “禁止合闸”“当心触电”“注意高处坠落”“严禁烟火” 等，提醒施工人员和其他人员注意安全。安全警示标识的设置应符合相关标准和规范要求，位置醒目、易于识别。例如，在配电箱、电焊机等电气设备旁设置 “当心触电” 标识；在高处作业区域周围设置 “注意高处坠落” 标识；在易燃物品存放处设置 “严禁烟火” 标识。同时，对施工现场的危险区域进行隔离，如基坑周边、高处作业下方等，设置防护栏杆和警示带，防止无关人员进入。

7.1.4  机械设备安全管理：对施工中使用的各类机械设备，如吊车、电焊机、切割机、电动扳手等，进行严格的安全管理。在设备使用前，对设备进行全面检查和调试，确保设备性能良好，安全装置齐全有效。例如，检查吊车的制动系统、起升机构、变幅机构等是否正常，检查电焊机的漏电保护装置是否灵敏可靠。在设备使用过程中，严格按照操作规程进行操作，严禁违规作业。设备操作人员应持证上岗，熟悉设备的操作方法和安全注意事项。定期对机械设备进行维护和保养，及时更换磨损的零部件，确保设备的安全运行。例如，对吊车的钢丝绳进行定期检查和更换，对电焊机的电缆进行检查，防止出现破损、老化等情况。

7.1.5  临时用电安全管理：施工现场的临时用电应符合相关规范要求，采用TN-S系统，做到 “三级配电、两级保护”。配电箱和开关箱应采用防雨、防尘型，安装牢固，箱内电器完好无损，接线正确。在配电箱和开关箱上标明名称、用途、分路标记及安全警示标识。临时用电线路应架空或埋地敷设，严禁私拉乱接。架空线路的档距、线间距、弧垂等应符合要求，埋地线路应设置明显的警示标识。对临时用电设备进行定期检查和维护，确保用电安全。例如，定期检查漏电保护器的动作可靠性，检查电线电缆是否有破损、老化等情况，及时更换有问题的电线电缆。

7.1.6  恶劣天气应对措施：在施工过程中，密切关注天气预报，提前做好恶劣天气的应对措施。如遇大风、暴雨、雷电等恶劣天气，应立即停止施工，将施工人员转移到安全地带，对施工现场的设备、材料等进行妥善保护。例如，在大风天气来临前，将吊车等设备停放在安全位置，收起起重臂，固定好支腿；对广告牌钢架进行加固，增加揽风绳的数量，确保其在大风天气下的稳定性；对彩钢瓦等轻质材料进行覆盖和固定，防止被风吹走。在暴雨天气，做好施工现场的排水工作，防止积水对基础和设备造成损坏。在雷电天气，严禁在高处作业和进行电气设备的操作，避免发生雷击事故。

景观广告牌施工图设计、大型户外景观塔施工图设计、景观地标广告牌效果图、大型广告牌安全检测、高立柱广告牌除锈刷漆

7.2 质量控制

7.2.1  基础施工质量检查：在独立混凝土基础施工过程中，对每一道工序进行严格的质量检查。在基坑开挖完成后，检查基坑的尺寸、深度、边坡坡度是否符合设计要求，基底土层是否符合承载要求，有无扰动现象。使用全站仪和水准仪对基坑的轴线位置和标高进行测量，偏差应控制在允许范围内。在垫层施工时，检查垫层的混凝土强度、厚度和平整度，混凝土试块应按规定进行留置和养护，以便进行强度检测。钢筋绑扎完成后，检查钢筋的规格、数量、间距、锚固长度等是否符合设计和规范要求，钢筋的连接方式和接头位置是否正确，钢筋的保护层厚度是否符合要求，使用钢筋探测仪对钢筋的位置和保护层厚度进行检测。模板安装完成后，检查模板的拼缝是否严密，有无漏浆现象，模板的垂直度、平整度和稳定性是否满足要求，使用靠尺和线锤对模板进行检查。在混凝土浇筑过程中，检查混凝土的坍落度、浇筑高度和振捣情况，确保混凝土的密实度和浇筑质量。混凝土浇筑完成后，按规定进行养护，检查混凝土的外观质量，有无蜂窝、麻面、裂缝等缺陷。

7.2.2  立柱与钢架施工质量检查：对于单根圆钢管立柱，在制作过程中，检查钢管的材质、规格是否符合设计要求，切割下料的尺寸是否准确，坡口加工的质量是否符合焊接要求。焊接完成后，对焊缝进行外观检查和无损检测，焊缝外观应均匀、饱满，无裂纹、气孔、夹渣等缺陷，无损检测的结果应符合设计和规范要求。在立柱安装时，检查立柱的垂直度和标高，使用经纬仪和水准仪进行测量，垂直度偏差应控制在允许范围内。对于头部钢架主结构高强螺栓组装，检查高强螺栓的材质、规格、性能是否符合设计要求，高强螺栓的扭矩系数或紧固轴力是否在规定范围内。摩擦面的处理质量应符合要求，抗滑移系数应满足设计值。在组装过程中，检查螺栓的穿入情况、拧紧顺序和拧紧扭矩，确保高强螺栓连接的可靠性。对于其他部分的焊接施工，检查焊接材料的品种、规格、性能是否符合要求，焊接工艺参数是否合理，焊缝的外观质量和内部质量应符合相关标准要求，对重要焊缝进行无损检测。

7.2.3  彩钢瓦面板安装质量检查：在彩钢瓦面板安装前，检查彩钢瓦的材质、规格、涂层质量等是否符合设计要求，彩钢瓦的外观应无划伤、变形、涂层脱落等缺陷。配件的质量和规格也应符合要求，自攻螺丝的长度、直径和材质应与彩钢瓦匹配，密封胶的耐候性和粘结力应满足防水要求。在安装过程中，检查彩钢瓦的铺设方向、搭接宽度和固定方式是否符合要求，自攻螺丝的间距是否均匀，拧紧程度是否适中。彩钢瓦的拼接缝应平整、严密，防水处理应到位，屋脊瓦、包边条等配件的安装应牢固、美观。安装完成后，对彩钢瓦面板进行整体检查，确保其平整度和防水性能符合要求，可通过淋水试验检查彩钢瓦的防水效果，如有渗漏现象，及时进行整改。

八、竣工验收

1. 验收流程：在广告牌施工完成后，施工单位首先进行自检，对广告牌的整体结构、外观、焊接部位、高强螺栓连接部位、彩钢瓦面板安装等进行全面检查，确保各项指标符合设计和规范要求。自检合格后，施工单位向建设单位提交竣工验收申请报告，并附上相关的施工资料和质量检验记录。建设单位收到申请后，组织设计单位、监理单位、施工单位等相关单位进行联合验收。验收小组首先对施工资料进行审查，确认资料的完整性和真实性。然后，进行现场检查，对广告牌的基础、立柱、钢架、彩钢瓦面板等进行实地查看和测量，检查其尺寸、位置、垂直度、平整度等是否符合要求。同时，对焊接质量、高强螺栓连接质量、防水处理等进行重点检查，必要时可进行无损检测和淋水试验等。

2. 验收标准：依据《钢结构工程施工质量验收规范》GB50205-2020、《建筑工程施工质量验收统一标准》GB50300 - 2013以及相关的地方标准和行业规范进行验收。例如，钢结构的焊缝外观质量应符合规范要求，一级焊缝不得有裂纹、气孔、夹渣等缺陷，二级焊缝的缺陷允许程度也有严格规定；高强螺栓连接的终拧扭矩偏差应在±10%以内；彩钢瓦面板的铺设应平整、顺直，搭接宽度符合要求，无渗漏现象等。广告牌的整体结构应稳定，无明显变形，满足设计的承载能力和抗风、抗震等要求。

3. 资料整理：施工单位应整理齐全施工过程中的各类资料，包括施工图纸、设计变更文件、材料质量证明文件、检验报告、施工记录、隐蔽工程验收记录、质量检验评定记录等。这些资料应按照规范要求进行分类、编号和装订，确保资料的完整性和可追溯性。例如，材料质量证明文件应包括钢材、焊接材料、高强螺栓、彩钢瓦等的出厂合格证、检验报告等；施工记录应详细记录各工序的施工时间、施工人员、施工工艺参数等信息。验收合格后，将所有资料移交给建设单位进行归档保存，以便日后查阅和维护。
