户外大型钢结构广告牌长期暴露于自然环境中，需承受风荷载、自重、地震、腐蚀等多重作用，钢材作为核心材料，其性能直接决定结构的安全性、耐久性和经济性。选用时需从材料性能、环境适配、设计要求、加工施工等多维度综合考量，具体注意事项如下：

一、核心性能把控：匹配受力特性与安全底线

钢结构广告牌的不同构件（钢管柱、横梁、支撑、牌面框架等）受力形式差异大（受弯、受拉、受压、受剪等），钢材需满足对应的核心性能要求：

1、强度：与荷载需求精准匹配

1.1抗拉 / 抗压强度：核心承重构件（如钢管柱、主横梁）需承受风荷载产生的弯矩、广告牌自重产生的轴力，应选用屈服强度≥345MPa 的低合金高强度钢（如 Q355B），其强度比 Q235B（235MPa）高 40% 以上，可在相同荷载下减少截面尺寸，降低结构自重。

1.2局部承压强度：螺栓连接节点（如柱与横梁连接处）需考虑钢材的局部承压能力，避免螺栓孔周围钢材因挤压发生塑性变形，此时需保证钢材的极限强度与螺栓强度匹配（如 8.8 级螺栓对应钢材抗拉强度≥800MPa）。

2、塑性：避免脆性破坏的 “缓冲垫”

钢材的伸长率（δ₅）需≥20%（Q355B 标准要求），确保结构在超载或突发荷载（如强风、地震）下先发生塑性变形（而非突然断裂），为预警和维修争取时间。低温地区（-10℃以下）需额外关注钢材的塑性保持能力，避免低温脆化。

3、 韧性：抗冲击与交变荷载能力

户外广告牌长期受阵风、地震等交变荷载作用，易产生疲劳破坏，钢材需具备良好的韧性（以冲击功衡量）：

3.1非低温地区：选用常温冲击功（20℃，Akv）≥34J 的钢材（Q355B 标准）；

3.2寒冷地区（如东北、内蒙古）：需选用 - 20℃冲击功≥34J 的 Q355D，或 - 40℃冲击功≥27J 的 Q355E，避免低温下受冲击断裂。

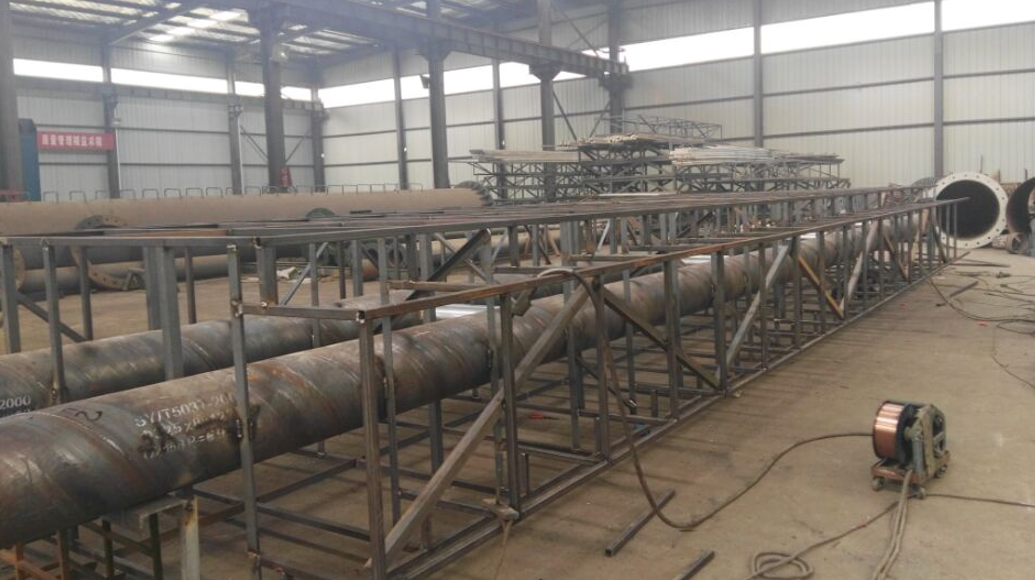

钢结构大型广告牌施工图、高炮广告牌安全检测、立柱式广告牌除锈刷漆、高炮广告牌加工厂

4、可焊性：保证节点连接可靠性

钢结构大量依赖焊接连接（如柱与横梁焊接、牌面框架拼接），钢材的可焊性直接影响焊缝质量。低合金高强度钢（如 Q355）的碳当量（Ceq）需≤0.45%（Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15），碳当量过高会导致焊接时易产生冷裂纹，需通过预热（150-250℃）或选用低氢型焊条（如 E5015-G）弥补。

二、环境适配：针对性对抗自然侵蚀

户外环境的腐蚀、温差、紫外线等因素是钢材老化的主要诱因，需根据地域特点 “定制” 钢材选型：

1、腐蚀环境：优先耐候钢或强化防腐

1.1沿海/高湿度地区（如珠三角、长三角沿海）：盐雾浓度高，普通钢材每年锈蚀速率达 0.1-0.3mm，建议选用耐候钢（如 Q355NH、Q295NH），其通过添加 Cr、Ni、Cu 等合金元素，表面形成致密氧化层（patina），耐腐蚀性是普通钢材的 2-8 倍，可减少 50% 以上的防腐维护成本。

1.2工业区/污染区（如化工园区、矿区）：酸碱气体多，需在耐候钢基础上增加防腐涂层（如氟碳漆），或直接选用镀锌 + 涂漆复合防腐（锌层≥85μm + 漆层≥120μm），延长使用寿命至 15 年以上。

1.3干燥内陆地区：腐蚀较轻，可选用 Q355B + 热浸镀锌（锌层≥60μm），兼顾成本与耐久性。

2、 温差与日照：抗变形能力

高温地区（如华南）夏季钢材表面温度可达 60-70℃，低温地区冬季可达 - 30℃，温差导致钢材热胀冷缩，需选用线膨胀系数稳定（约 12×10⁻⁶/℃）的钢材，避免因变形过大导致节点松动。同时，钢材的导热系数不宜过高（普通钢材约 45W/(m・K)），可通过表面涂浅色反光漆降低吸热，减少温度应力。

三、钢材类型与牌号：按需选择 “性价比” 方案

不同类型钢材的特性差异显著，需结合构件功能选择：

避免选用的钢材：不符合国标（如无材质证明的 “非标钢”）、含硫磷量过高（S≤0.045%，P≤0.045%）的钢材（易产生热脆或冷脆）、薄壁直缝焊管（焊缝强度低，易开裂）。

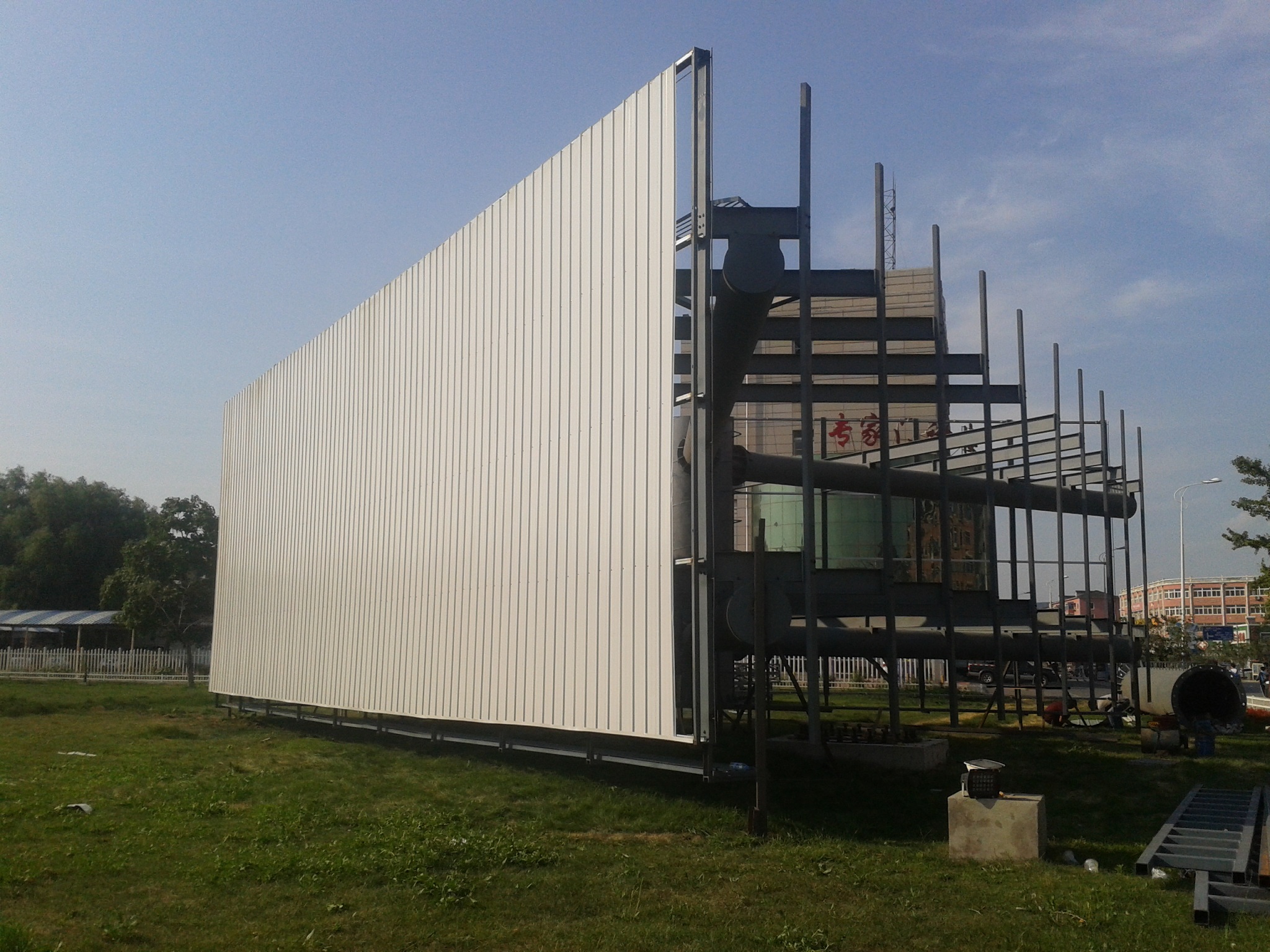

组装式钢结构广告牌、户外广告牌安全检测、大型户外广告牌施工图设计、高炮广告牌除锈刷漆

四、质量控制：从进场到加工全流程把关

1、进场检验：杜绝 “不合格材料”

1.1需提供完整质量证明文件：材质证明书（含化学成分、力学性能）、探伤报告（无缝钢管需 100% 超声探伤，焊接钢管需 20% 探伤）、出厂合格证。

1.2外观检查：无裂纹、结疤、折叠、分层；锈蚀等级≤A（GB/T 8923 标准），否则需除锈后再使用；厚度偏差≤±10%（如设计壁厚 10mm，实际需≥9mm）。

1.3抽样复验：对重要构件用钢（如柱体钢管、厚钢板），需抽样送检力学性能（抗拉、屈服、伸长率）和化学成分，确保与材质书一致。

2、加工适配性：满足施工需求

1.1焊接加工：钢材需具备良好的焊接性，Q355B 焊接时需控制预热温度（环境温度＜0℃时预热至 80-120℃），避免焊缝冷裂纹；厚钢板（≥25mm）焊接后需做消应力处理（250-350℃保温 2 小时），减少焊接残余应力。

1.2冷加工：冷弯薄壁型钢需保证冷弯性能（180° 弯曲试验无裂纹），避免加工时开裂；冷矫正、冷弯曲时，钢材温度不宜低于 - 16℃，防止低温脆断。

1.3切割与钻孔：钢材需易于切割（气割、等离子切割），钻孔时无撕裂、毛刺，确保螺栓连接紧密。

五、合规性：符合设计与地方规范

1、国家标准：需满足《钢结构设计标准》（GB 50017）、《户外广告设施技术规范》（CJJ 149）、《低合金高强度结构钢》（GB/T 1591）等，例如：广告牌钢结构设计使用年限≥15 年，钢材强度设计值需按规范取值（如 Q355 钢抗压 / 抗拉强度设计值为 305N/mm²）。

2、地方规范：不同地区有细化要求，如上海《户外广告设施设置技术规程》（DG/TJ08-2012）规定：沿海地区广告牌钢结构需采用耐候钢或等效防腐措施；北京要求钢材焊接节点需做 100% 无损检测。

六、后期维护关联：为耐久性 “兜底”

钢材选用需与后期维护方案匹配：

1、普通钢材（如 Q355B）需每 3-5 年检查防腐层，锈蚀面积＞20% 时需重新除锈涂漆；

2、耐候钢（Q355NH）在形成稳定氧化层（约 1-2 年）后，可每 5-8 年检查一次，仅需清理表面浮锈，无需频繁涂漆；

3、螺栓连接部位的钢材（如法兰盘）需重点关注，建议选用镀锌 + 达克罗涂层的复合防腐，避免螺栓与钢材接触腐蚀（电化学腐蚀）。

综上，户外大型钢结构广告牌选用钢材需 “以安全为核心、以环境为导向、以规范为依据”，结合构件受力、地域环境、加工需求综合选择，同时严格把控进场质量与后期维护，才能确保结构长期稳定。
